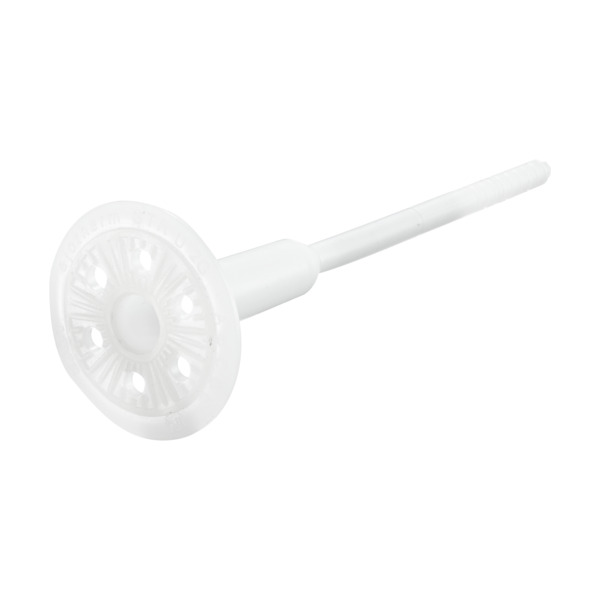

WDVS Senkdübel STR U 2G 3811
Für die statisch relevante Verdübelung von Dämmplatten in den Brillux WDV-Systemen. Vertiefte und oberflächenbündige Montage möglich.
- Schraubdübel mit optimierter Stahlschraube
- zugelassen für alle Baustoffklassen
- vormontierte Schraube für schnelle Montage
- optimierte Wärmebrücken (0,001 W/K)
- vertieft mit den WDVS Dübel-Rondellen 3832/3487 montierbar
- oberflächenbündig mit WDVS Dübelstopfen STR 3827 montierbar
- kürzeste Verankerungstiefen, höchste Lasten für maximale Sicherheit und günstigen Dübelverbrauch
- dauerhafter Anpressdruck
- 100% Setzkontrolle: das Versenken des Tellers signalisiert die sichere Verankerung
- Dübellängen: 115 - 155 mm (UK-Bereich* 40 mm) 175 - 195 mm (UK-Bereich* 60 mm) 215 - 255 mm (UK-Bereich* 80 mm) 275 - 455 mm und 505 mm (UK-Bereich* 120 mm)
*UK-Bereich = Unterkopf-Bereich
Datenblätter
Praxismerkblätter
Profi-Info
Die versenkte Montage erfolgt mit dem speziellen STR-Tool 2G 3489, wodurch beim Einschrauben der Dämmstoff eingeschnitten und gleichzeitig der Dübelteller ca. 20 mm versenkt wird. In Kombination mit dem Dübelteller 3711 Typ VT 2G (Ø 112 mm) speziell für die versenkte Montage bei WDVS Mineralwolle-Dämmplatten WLG 035/036, Anwendungstyp WAP-zg. Nach der Montage wird der Dübelteller je nach Dämmplattenart mit dem WDVS Dübel-Rondell STR 3487 bzw. WDVS Dübel-Rondell STR-MW 3832 abgedeckt (separat zu bestellen).
Die Vorteile der versenkten Montage im Überblick:
- Der Wärmebrückeneinfluss wird auf ein Minimum reduziert (Chi-Wert nur 0,001 W/K).
- Die Gefahr von Dübelabzeichnungen reduziert sich auf ein Minimum.
- Durch die erforderliche Kompression des Dämmstoffes erfolgt eine 100%ige Setzkontrolle.
- Die Dämmstoffoberfläche bleibt "ungestört". Nachspachtelarbeiten mit den hieraus resultierenden Gefahren, z. B. Rissbildungen, werden überflüssig.
- Das Einschrauben und "Versenken" des STR-Dübels erfolgt in einem Arbeitsgang ohne Schmutzanfall (Frässtaub).
Die Vorteile der versenkten Montage im Überblick:
- Der Wärmebrückeneinfluss wird auf ein Minimum reduziert (Chi-Wert nur 0,001 W/K).
- Die Gefahr von Dübelabzeichnungen reduziert sich auf ein Minimum.
- Durch die erforderliche Kompression des Dämmstoffes erfolgt eine 100%ige Setzkontrolle.
- Die Dämmstoffoberfläche bleibt "ungestört". Nachspachtelarbeiten mit den hieraus resultierenden Gefahren, z. B. Rissbildungen, werden überflüssig.
- Das Einschrauben und "Versenken" des STR-Dübels erfolgt in einem Arbeitsgang ohne Schmutzanfall (Frässtaub).
